型號及含義

正常工作條件和安裝條件

·周圍空氣溫度：－20℃盧＋55℃，且24h平均值不超過＋35℃，正常使用環境溫度范圍：－20℃－＋55℃；用于-20℃~-5℃環境溫度下的工作條件，在訂貨時須向本廠申明：環境溫度高于＋55℃時，需降容使用 降容系數見表5。

·安裝地點的海拔高度不超過2000m，高于2000m時需降容使用，降容系數見表6.
·安裝地點的大氣相對濕度在周圍最高溫度＋40℃時不超過50% 在較低溫度下可以允許有較高的相對濕度，最濕月的平均最大相對濕度不超過90%，同時該月的月平均溫度不超過＋25℃，由于溫度變化發生在產品上的凝露情況必須采取措施。
·污染等級：3級。
·安裝類別：Ill類。
·安裝場所的外滋場任何方向均不應超過地滋場的5倍。
·交流接觸器一般應垂直安裝，手柄向上為接通電源位置。
·安裝處應無顯著沖擊和振動。

產品快速選型表

主要參數及技術性能

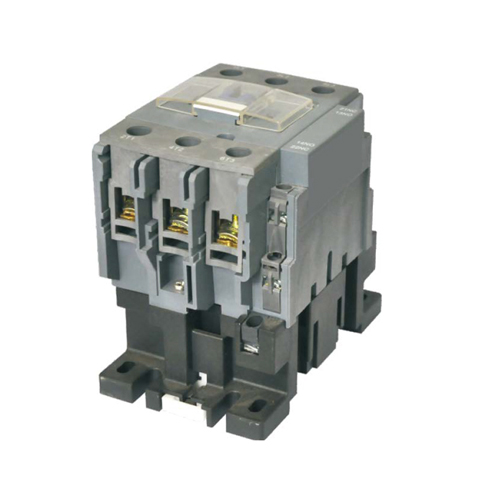

結構特點

·接觸器具有體積小、重量輕、功耗小、壽命高、安全可靠等特點：
·可以采用積木式安裝方式加裝輔助觸頭組F4、空氣延時頭LA2/LA3、熱繼電器等附件，組合成多種新生系列產品；
·接觸器除用螺釘安裝外，還可用35mm和75mm、國際標準卡軌安裝。

接線示意圖

使用維護

·正確的安裝接線
接觸器安裝接線時請注意接線端的標志，主電路1L 1、3L2、5L3為進線端，2T1、4T2、6T3為出線端。 常開輔助觸頭的進線端為：13、23、33、43……常開輔助觸頭的出線端為：14、24、34, 44·…常閉輔助觸頭的進線端為：11、21、31、41…·常閉輔助觸頭的出線端為：12、22、32、42……線圈接線端為A1和A2。
·安裝前應檢查線圈上的技術數據（如額定電壓、頻率）等是否與電源相符。
·安裝時， 應按規定的安裝條件安裝、接觸器線圈的接線端子A1符號應朝上方， 符合人的視覺習慣。
·接線螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電的情況下， 先使吸引線圈通電分合數次，試驗動作可靠后， 才能投入使用。
·使用時如發現有不E常噪音，可能是鐵心極面上有污物，請擦凈極面。
·使用中， 應定期檢查產品各部件， 要求可動作部分不卡住， 緊固件無松脫，零部件如有損壞，應及時更換。

訂貨時必須指出
·接觸器完整的名稱型號；
·線圈的額定工作電壓和頻率；
·訂貨數量；
·如需訂購標準卡軌，應另外注明。
例如：XLKC3-9，線圈電壓220V，頻率50Hz，數量10臺。 則表示為CFC3-9, Us: 220V, 50Hz, 10臺。
